柱销联轴器的制造工艺探究

柱销联轴器的制造工艺探究

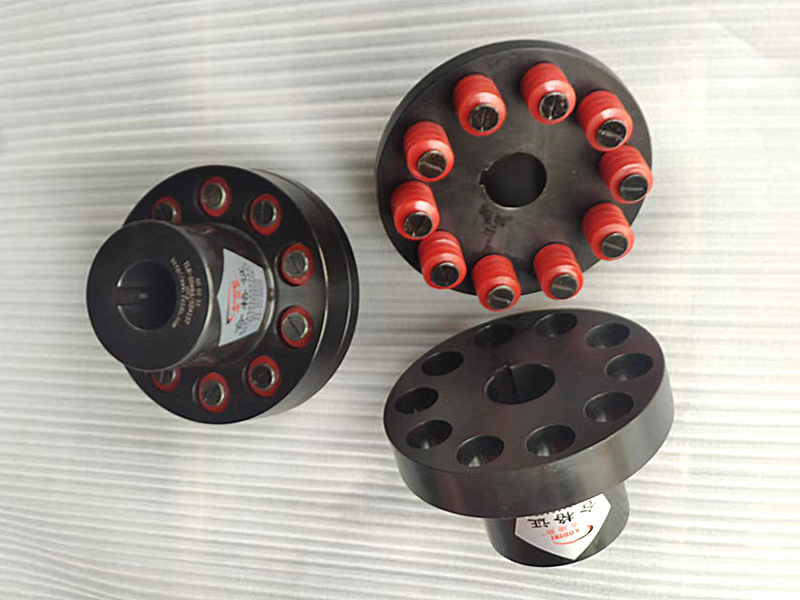

     柱销联轴器是一种常见的机械传动部件，主要用于连接两根轴并传递扭矩。其制造工艺涉及多个环节，包括材料选择、毛坯选择、加工工艺和装配技术。以下是柱销联轴器制造工艺的详细探究：

1. 材料选择

柱销联轴器的材料选择对其性能和寿命至关重要。常用的材料包括铸铁、钢材、铝合金等，每种材料都有其优缺点：

• 铸铁联轴器：
  • 优点：成本低、易于生产
  • 缺点：强度和硬度不高。
• 钢材联轴器：
  • 优点：强度和硬度高
  • 缺点：成本较高。
• 铝合金联轴器：
  • 优点：重量轻、抗腐蚀性好
  • 缺点：强度较低。

在选择材料时，需要根据具体的使用环境和要求，权衡不同材料的优缺点，选择最适合的材料。

2. 毛坯选择

毛坯的选择直接影响到后续加工的难度和成品的质量。常用的毛坯形式包括：

• 铸造毛坯：
  • 优点：可以生产形状复杂的零件
  • 缺点：可能存在气孔、夹杂等缺陷。
• 锻造毛坯：
  • 优点：强度和硬度高
  • 缺点：成本较高。
• 棒料毛坯：
  • 优点：材料利用率高
  • 缺点：形状简单的零件适用

3. 加工工艺

柱销联轴器的加工工艺主要包括铸造、锻造、机加工等步骤：

• 铸造：
  • 适用于形状复杂的零件，但需要严格控制铸造过程，避免气孔、夹杂等缺陷。
• 锻造：
  • 提高零件的强度和硬度，但成本较高。
• 机加工：
  • 包括车削、铣削、钻孔等工序，可以生产精度较高的零件，但加工难度大。

4. 装配技术

柱销联轴器的装配技术包括弹性套的安装和柱销的固定：

• 弹性套的安装：
  • 弹性套一般选用尼龙6等材料，安装时需要确保弹性套与柱销之间有适当的过盈量，以保证传递扭矩的能力。
• 柱销的固定：
  • 柱销通常通过与半联轴器的过盈配合固定，需要确保柱销的安装精度，避免因安装不当导致的传动失效。

5. 质量检测

质量检测是保证柱销联轴器性能和寿命的重要环节，常用的检测方法包括：

• 外观检测：
  • 检查表面是否有裂纹、气孔等缺陷。
• 尺寸测量：
  • 检测几何尺寸是否符合设计要求。
• 物理性能测试：
  • 检测强度、硬度等物理性能是否符合标准。

6. 注意事项

在柱销联轴器的制造过程中，需要注意以下几点：

• 弹性圈的材质和尺寸：
  • 弹性圈的材质应符合要求，尺寸应准确，弹性圈内孔与柱销应有0.2mm~0.4mm的过盈量。
• 加工精度：
  • 确保各部件的加工精度，特别是柱销和半联轴器的配合精度。
• 装配精度：
  • 确保柱销的安装位置和固定方式正确，避免因装配不当导致的传动失效。

通过以上各个环节的严格控制，可以生产出性能优良、质量可靠的柱销联轴器，为机械设备的运行提供可靠的保障。
