齿轮齿条的基本知识

文章出处:https://www.fsids.com/hydt/247.html人气:10644时间:1970-01-01

齿轮的大小

ISO(国际标准化机构)规定,表示齿轮大小的单位使用模数。但是,实际上还使用其他方式来表示齿轮的大小。

模数

模数M=1(P=3.1416) 模数M=2(P=6.2832) 模数M=4(P=12.566)
模数乘以圆周率即可得到齿距(P)。齿距是相邻两齿之间的长度。P=圆周率X模数(πm)
CP(周节)
周节即圆周齿距。也就是齿距(P)。 例如,使用周节CP可以制作齿距为CP5CP10CP15CP20这样齿距为整数的齿轮。
与模数的换算关系 m=cp/π DP(径节)
英文为Diametral pitch。
按ISO标准规定,长度单位使用毫米(mm)。但在美国、英国等国家,一直使用英寸作为长度单位。在这些国家中使用DP来表示齿轮的大小。

与模数的换算关系 m=25.4/DP

压力角

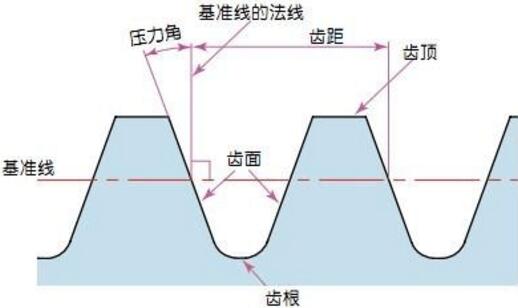

决定齿轮齿形的参数。即齿轮齿面的倾斜度。

压力机(a)一般采用20°。但有时客户的图纸也有14.5°,15°、17.5°,所以这些都要注意。


齿数
以上所叙述的模数,压力角,齿数是齿轮的三大基本参数。以此参数为基础计数齿轮各部尺寸。

齿高和齿厚

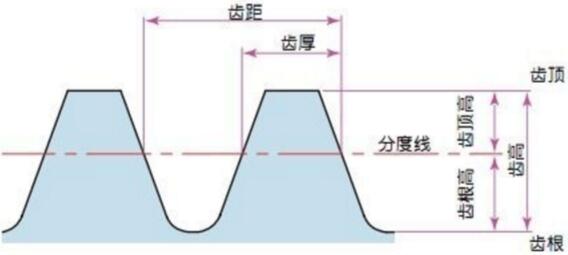

齿轮的高度由模数(m)来决定。在这里我简单介绍一下齿高(h)/齿顶高(ha)/齿根高(hf)
齿高(h)是从齿顶到齿根的高度。 h=2.25m(=齿顶高+齿根高)




齿顶高(ha)是从齿顶到分度线(中线)的高度。(分度线是计算齿条尺寸的基准线)
ha=1.00m
齿根高(hf)是从齿根到分度线(中线)的高度。 hf=1.25m
齿厚(s)的基准是齿距(P)的一半。 S=πm/2 P=πm
直齿轮
到此为之,我已经向各位介绍了有关齿轮的基本参数,接下来,我们将介绍有关直齿齿轮齿条的各部分的名称和尺寸计算

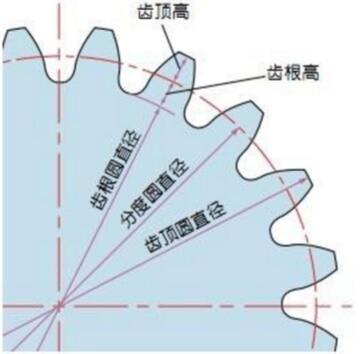

决定齿轮大小的参数是齿轮的分度圆直径(d)。
分度圆直径(d)d=zm
齿顶圆直径(da)da=d+2m
齿根圆直径(df)df=d-2.5m





在这里我所介绍的齿顶圆和齿根圆,可以直接看到,而分度圆在实际的齿轮上无法直接看到。因为分度圆是为了决定齿轮的大小而假设的圆。

斜齿轮
特点:比直齿的强度要高,噪音以及振动小 缺点是轴方向产生推力

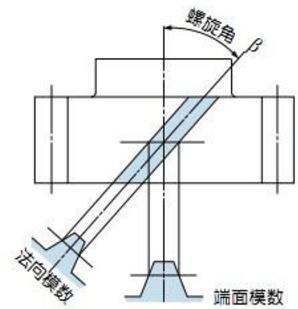

端面模数(mt)和法向模数(mn)的关系式 Mt=mn/cosb


分度圆直径d=zmn/cosb
