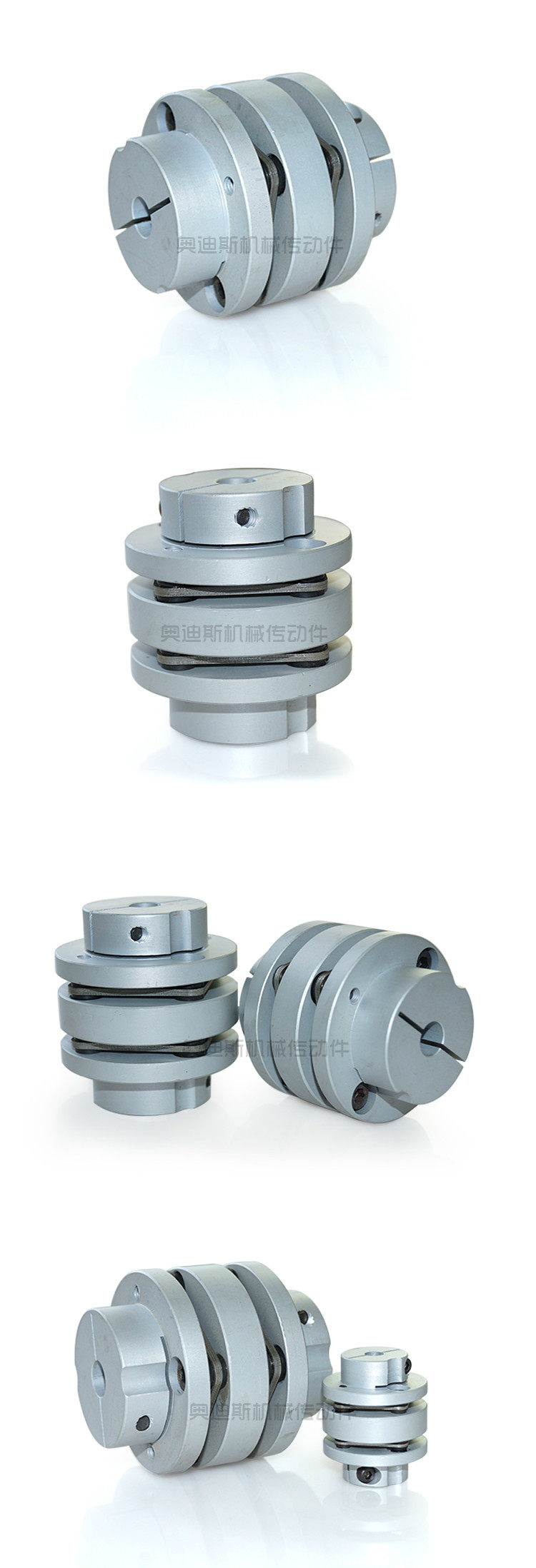

| 产品名称 | AODISI H型台阶式双膜片联轴器 |
| 加工精度 | |
| 是否定制 | |
| 粗糙度 | |
| 材料成分 | |
| 我要定制 | 按客户需求接受定制;欢迎来厂参观！ |
|
立即咨询
0757-83781208 |
|
PRODUCT CATEGORIES
手 机：13925950859
电 话：0757-83781208
传 真：0757-83782018
地 址：佛山市禅城区岭南大道北131号碧桂园城市花园南区三座29楼
|

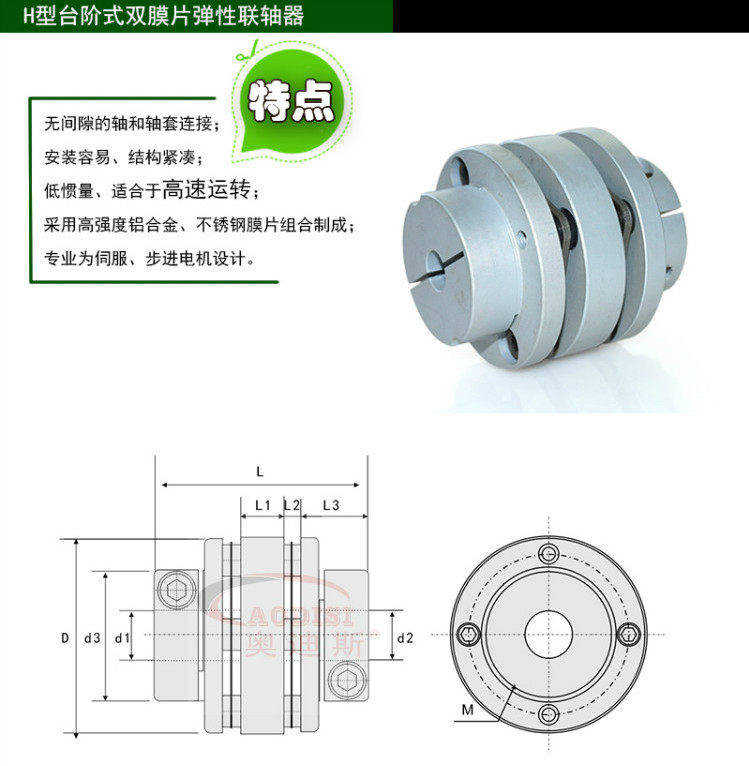

型号 |
D |
L |
d1 d2轴径 |
D3 |
L1 |
L2 |
L3 |
M |
拧紧力矩(N.m) |
|---|---|---|---|---|---|---|---|---|---|
|
H-34 |
34 |
37 |
6 6.35 7 8 9 10 |
21.6 |
7 |
3.6 |
12.2 |
M3 |
1.7 |
|
H-39 |
39 |
48 |
8 10 11 12 14 |
24 |
10 |
4.5 |
14.75 |
M4 |
2.4 |
|
H-44 |
44 |
48 |
8 10 11 12 12.7 14 |
29.6 |
10 |
4.5 |
14.75 |
M4 |
3.2 |
|
H-56 |
56 |
61 |
12 14 15 16 19 20 |
38 |
11 |
5.2 |
19.9 |
M5 |
8.8 |
|
H-68 |
68 |
74 |
15 16 19 20 22 24 25 |
46 |
14 |
5.8 |
24.1 |
M6 |
15 |
|
H-82 |
82 |
98 |
20 24 25 26 28 30 |
82 |
22 |
8 |
30 |
M8 |
24 |
|
型号 |
额定扭矩（N.m） |
最大扭矩(N.m) |
最大转速(min-1) |
惯性力矩（kg.m2) |
静态扭矩刚性（N.m/rad) |
径向偏差（mm) |
角向偏差（°) |
轴向偏差（mm) |
|---|---|---|---|---|---|---|---|---|
|
H-34 |
3.8 |
7.6 |
9500 |
7.8x10-6 |
1200 |
0.15 |
2 |
±0.36 |
|
H-39 |
7.5 |
15 |
6100 |
1.2x10-5 |
1450 |
0.20 |
2 |
±0.4 |
|
H-44 |
9.7 |
19.4 |
5500 |
2.1x10-5 |
1800 |
0.20 |
2 |
±0.48 |
|
H-56 |
24 |
48 |
4800 |
6.5x10-5 |
2500 |
0.20 |
2 |
±0.56 |
|
H-68 |
42 |
84 |
4500 |
1.7x10-4 |
3200 |
0.30 |
2 |
±0.68 |
|
H-82 |
85 |
170 |
4000 |
2.2x10-4 |
6200 |
0.30 |
2 |
±0.90 |
